近日，公司副教授武卫明带领的水系锌离子电池团队在国际高水平学术期刊《Chemical Engineering Journal》(中科院一区TOP，IF=13.2)在线发表了题为“Epitaxial growth of (002)-textured V₁₀O₂₄⋅12H₂O nanobelts on graphene towards excellent zinc storage”的研究论文。永利yl23411集团为本论文唯一单位，武卫明副教授为第一作者兼通讯作者。该工作得到永利yl23411集团“洹水学者”培养计划、永利yl23411集团低空飞行器电池系统科研创新团队等项目的资助与支持。

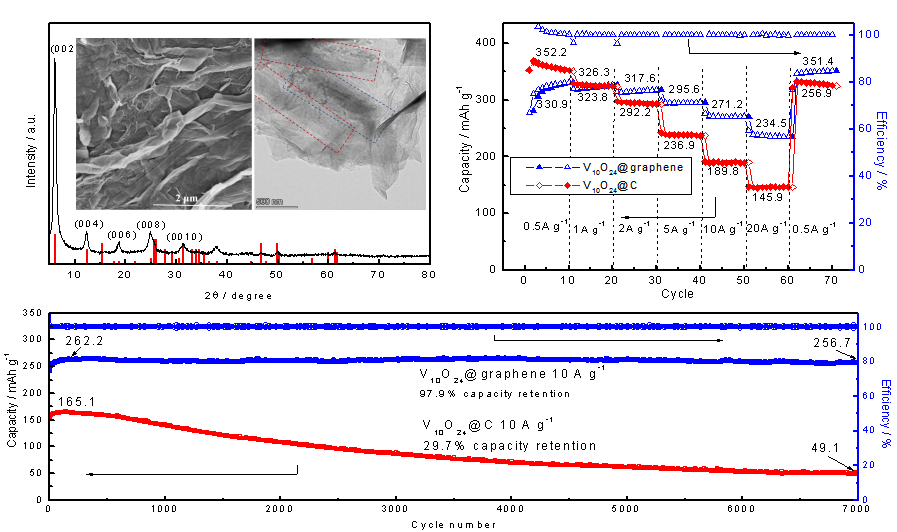

本研究首次通过水热合成的方法实现了V₁₀O₂₄⋅12H₂O纳米带在石墨烯表面上的外延生长，将(002)织构V₁₀O₂₄⋅12H₂O纳米带的大晶面间距与石墨烯高电导率、超薄以及良好化学稳定性的特点结合起来。作为锌离子电池的正极，该复合材料展示出优异的倍率性能与循环稳定性能，在20.0 A g^-1的超大电流密度下得到了234.5 mAh g^-1的优异比容量，且在10.0 A g^-1的电流密度下长时间循环7000次之后容量保持率仍然高达97.9%。除此之外，该研究为钒氧化物或者其他类似氧化物在石墨烯表面的外延生长提供了一种简单、高效且成本低廉的方法。
